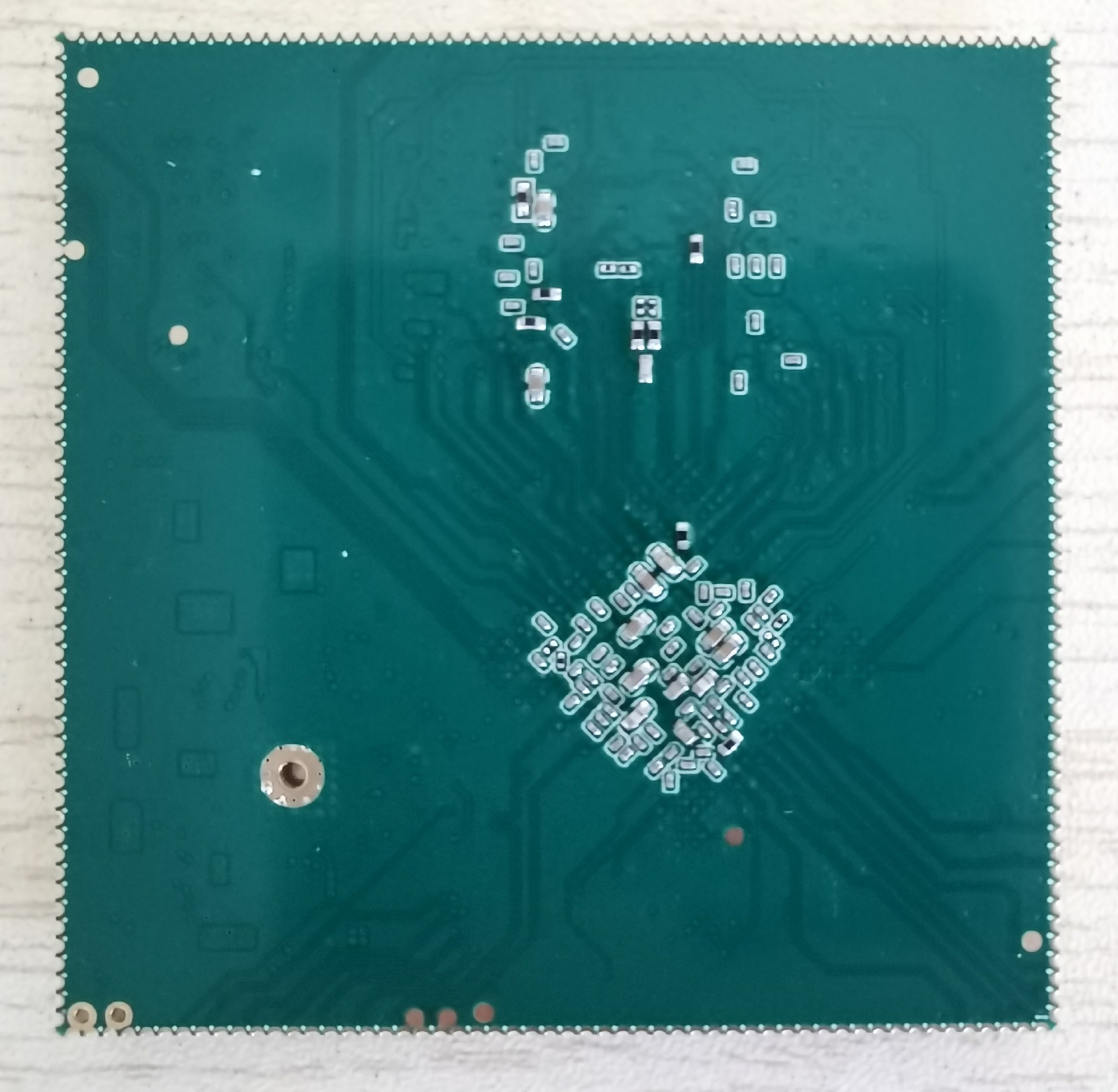

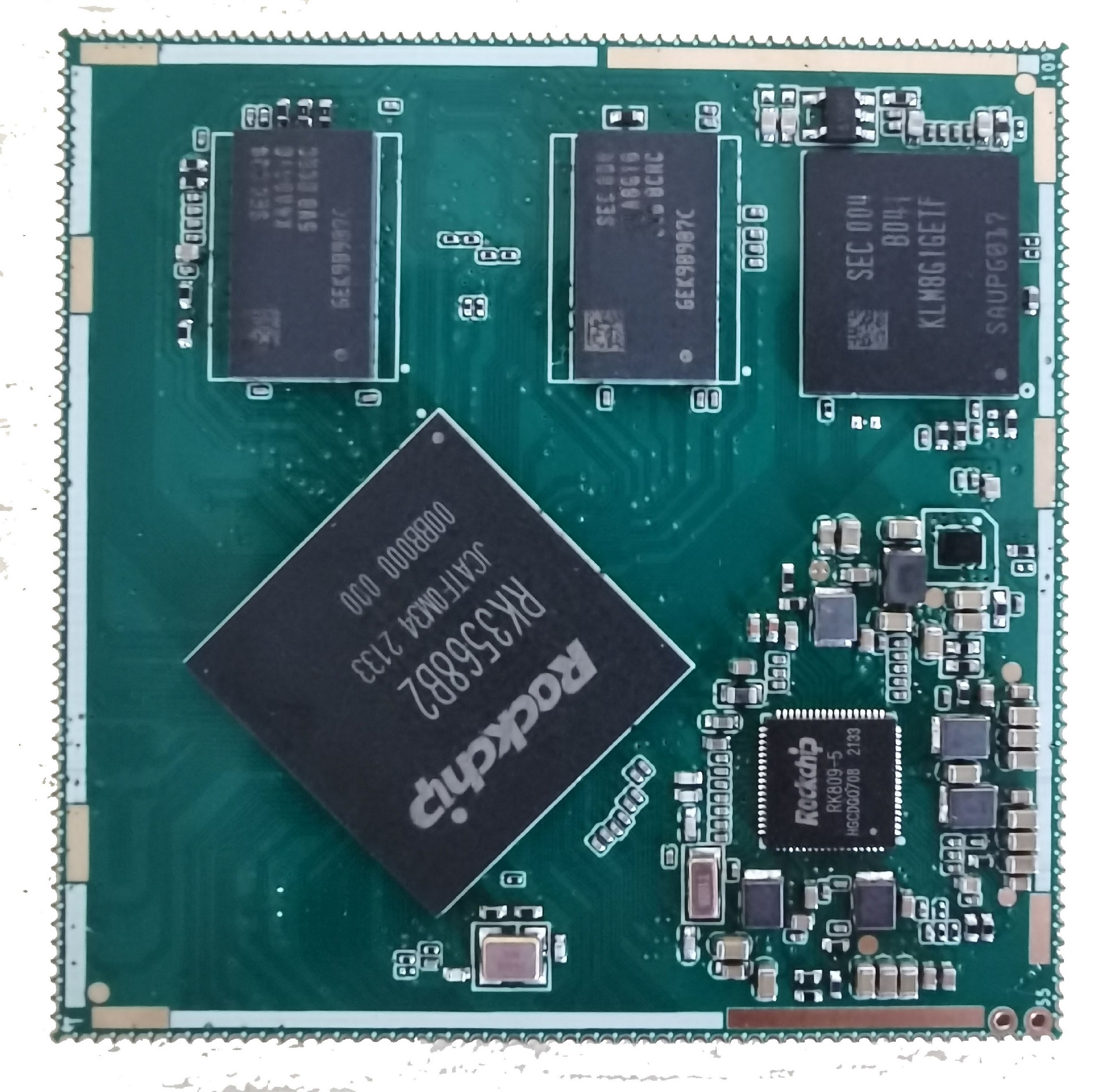

核心板特性
RK3568 芯片封裝有鋁殼(RK3568)及塑膠封裝(RK3568B2)兩種形式，二者管腳完全兼容，我們使用塑膠封裝，它唯一的缺點就是在散熱上需要考慮得周全一些，其他性能完全相同。
X3568 核心板具有以下特性：
l 最小尺寸，僅 55mm*55mm；
l 引出高達 216PIN 管腳，幾乎囊括 CPU 所有管腳；
l 使用 RK809 PMU，保證工作穩定可靠；
l 使用雙通道 DDR4 設計，支持 1GB/2GB/4GB/8GB 容量；
l 全面支持 android/linux/ubuntu/debain 操作系統；
l 支持雙路千兆有線以太網；
l 產品穩定可靠，經過大量高低溫，反復重啟等可靠性實驗；
216Pin 郵票孔接口
Function & Features:
l 內核：ARM Cortex-A55 四核；
l 主頻：2GHz*4；
l 內存：1GB/2GB/4GB/8GB DDR4 ，標配 2GB；
l Flash：支持 4GB/8GB/16GB/32GB/64GB/128GB emmc 可選，標配 8GB；
l 1 路 USB HOST2.0 接口；
l 1 路 USB HOST3.0 接口；
l 一路 Micro USB OTG 接口（和其中一路 USB3.0 接口復用）；
l 4 路 TTL 串口接口（含 1 路調試串口）；
l 1 路 TF 卡接口；
l 1 個復位按鈕，1 個開關機按鈕；
l 1 路 HDMI 輸出接口；
l 1 路 SPDIF 光纖接口；
l 1 路 DSI 或 LVDS 顯示接口（通過軟件配置）；
l 1 路 EDP 顯示接口（通過軟件配置）；
l 1 路紅外一體化接收頭；
l 2 路獨立按鍵；
l 外置喇叭接口；
l MIC 輸入；
l 耳機輸出接口；
l 支持背光無級調節；
l 支持電容觸摸；
l 支持 RTC 時鐘實時保存；
l 支持雙路千兆有線以太網 RTL8211F；
l 支持 MIPI 攝相頭接口；
l 支持 USB 鼠標，鍵盤；
